Nel presente articolo vi parlerò di una riparazione del chip grafico di un computer IMac modello A1311 21.5 pollici anno 2010/2011.

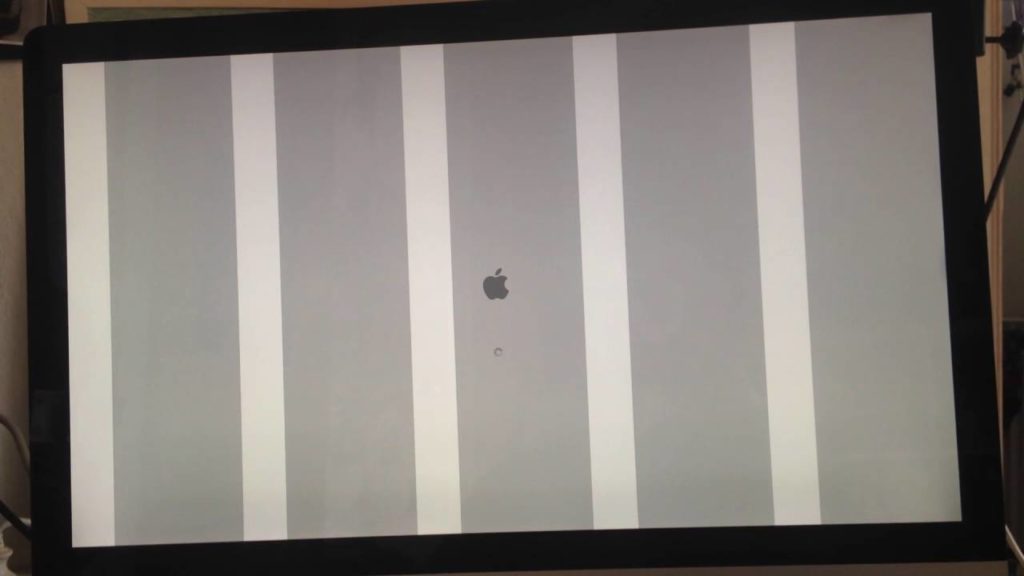

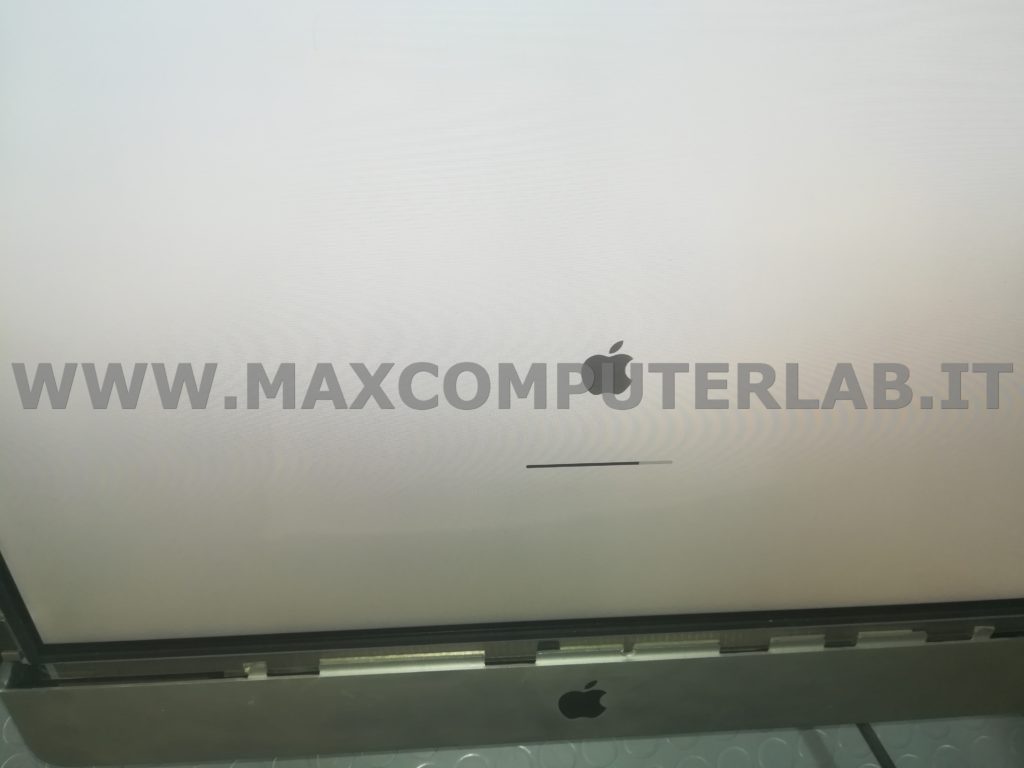

Nel tempo, tale modello, è soggetto al deterioramento del chip grafico e quindi il vostro notebook presenterà varie anomalie di funzionamento
Info e Preventivi
WHATTSAPP / SMS / CELLULARE
Cos’è il REBALLING:
Le anomalie grafiche analizzate, derivano dal funzionamento anomalo del chip grafico del computer a causa del deterioramento dei contatti situati tra il chip grafico e la scheda madre. Questi contatti, essendo conformi alla nuova normativa europea (ROSH), sono in lega di stagno. Tale materiale è, però, più sensibile al calore e dunque risente particolarmente del riscaldamento sprigionato dal funzionamento del computer. Tale riscaldamento, nel tempo, produce uno slittamento graduale dei contatti del chip dalla scheda madre causando la perdita del segnale video. La tecnica del Reballing, effettuata attraverso strumentazioni professionali, permette di:
– dissaldare il chip grafico dalla scheda senza danneggiarla
– sostituire il chip dissaldato con uno nuovo,
-ripulire ed eliminare i vecchi contatti in lega di stagno sostituendoli. Finita questa operazione si rimonta la scheda sul nostro mac che ritornerà funzionante.
La tecnica del Reballing appena descritta, è eseguita nel nostro laboratorio con macchinari e materiali altamente professionali. Tale tecnica, spesso, non viene eseguita con i giusti mezzi e tali riparazioni potrebbero portare alla rottura completa della scheda in quanto spesso si mira soltanto ad un risultato temporaneo di funzionamento. Infatti, molti laboratori (non disponendo dei giusti macchinari), consigliano di inserire la scheda nel forno oppure riparla con una pistola termica (come spesso si vede su youtube). Queste riparazioni non consentono la risoluzione completa del problema, causandone, anche, ulteriori danni al vostro computer che potrebbe non accendersi più a causa delle elevate temperature a cui potrebbe essere esposto.
Ogni intervento tecnico viene effettuato nella massima trasparenza e professionalità ciò che ci contraddistingue su ogni riparazione effettuiamo la sostituzione dell’intero chip grafico montandone uno di nuova fabbricazione.Il chip usurato viene restituito al cliente.
Inoltre vengono fornite le foto dell’intero processo di lavorazione sul proprio computer per offrire al cliente la massima trasparenza
e la qualità dell’intervento.
Il nostro laboratorio è dotato di attrezzature all’avanguardia:

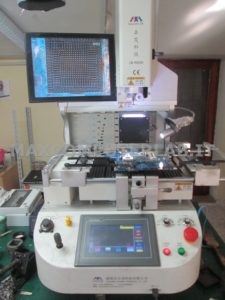

1. stazione saldante ZHUOMAO Z6200 con puntamento automatico e laser;
2. Forno di rifusione ad infrarossi con profili controllati di temperatura;
3. Microscopio per elettronica AMSCOPE trinoculare con telecamera;
4. Saldatore JBC;
5. Stazione Quick.
Analizziamo le varie fasi del Reballing in dettaglio.
Qualità e professionalità sulle riparazioni del tuo dispositivo.
Grazie alla completa sostituzione del chip grafico con restituzione al cliente del componente usurato non funzionante.
Inoltre forniamo foto dell’intervento effettuato sul tuo dispositivo, il tutto per garantire massima trasparenza e professionalità.
In molti si sono affidati al nostro servizio di riparazione.
mani esperte per garantirti in tempi brevi la massima efficenza del tuo dispositivo.
Le nostre attrezzature il nostro laboratorio. Maxcomputerlab nasce nel 2006 come laboratorio rework professionale
– Puntamento del chip grafico automatico con
– Allineamento automatico delle piste con il chip
– Nella foto sulla destra vediamo il risutato finito in particolare le solder ball sotto al chip allineate perfettamente

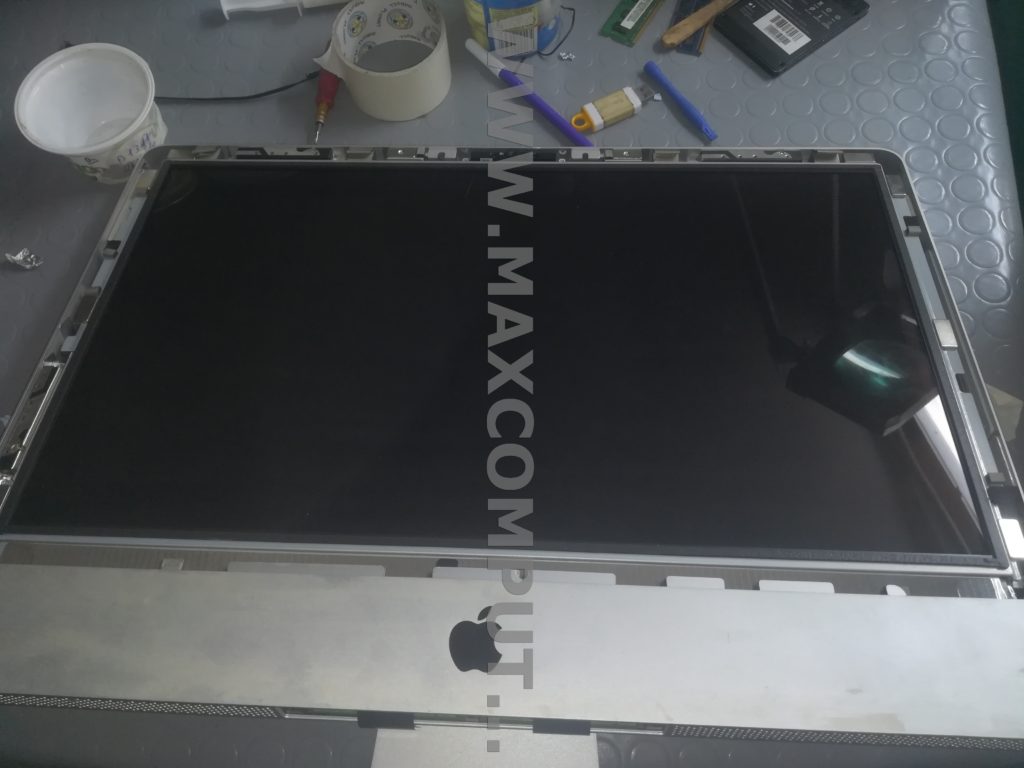

Inizialmente, grazie all’ausilio di ventose, rimuoviamo l’intero vetro del display riponendolo al sicuro.

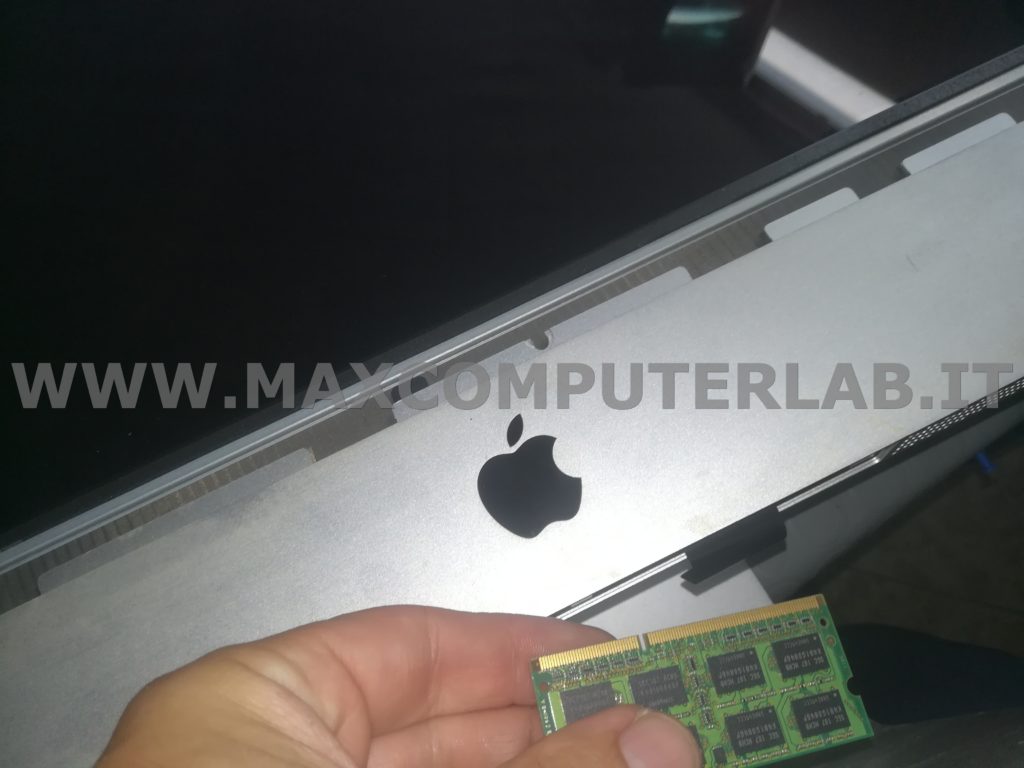

Poniamo il Mac in posizione orizzontale e iniziamo a rimuovere la piccola paratia inferiore contenente i banchi RAM, che andremo a rimuovere delicatamente grazie all’ausilio della linguetta di plastica che ne facilita la rimozione

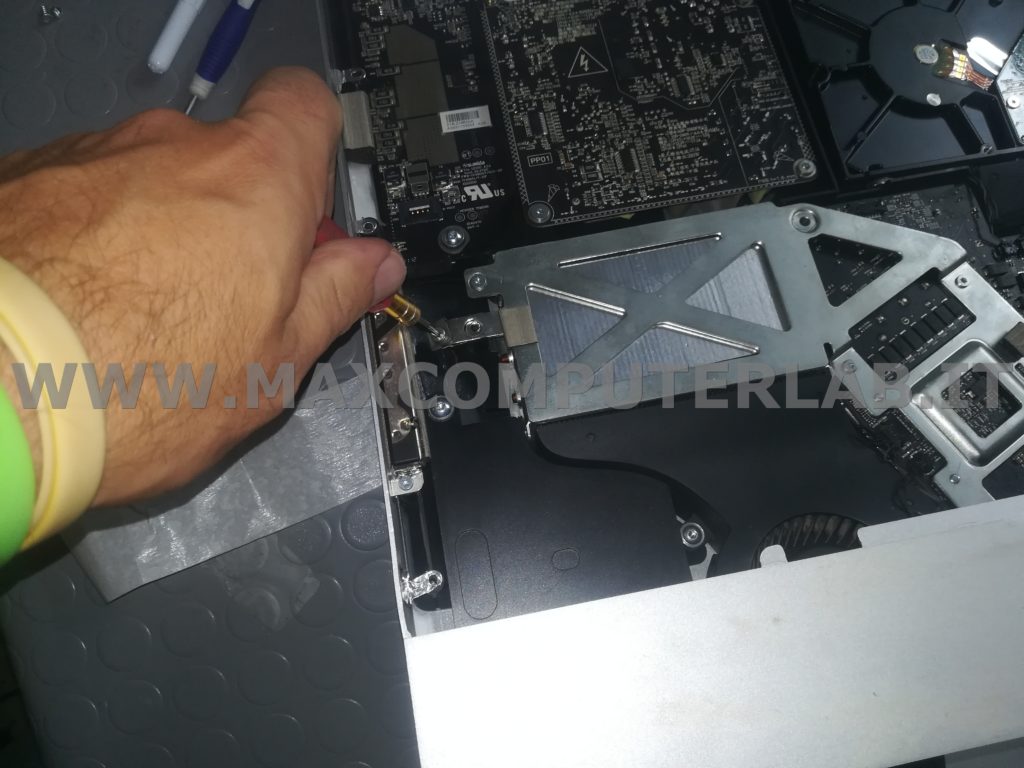

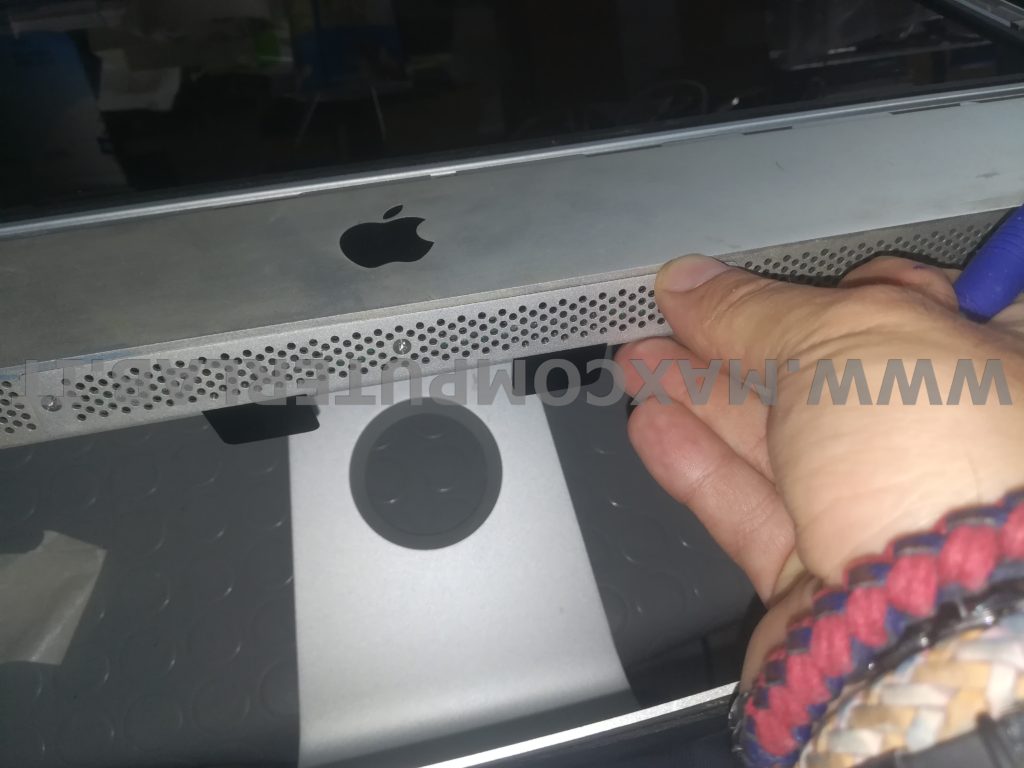

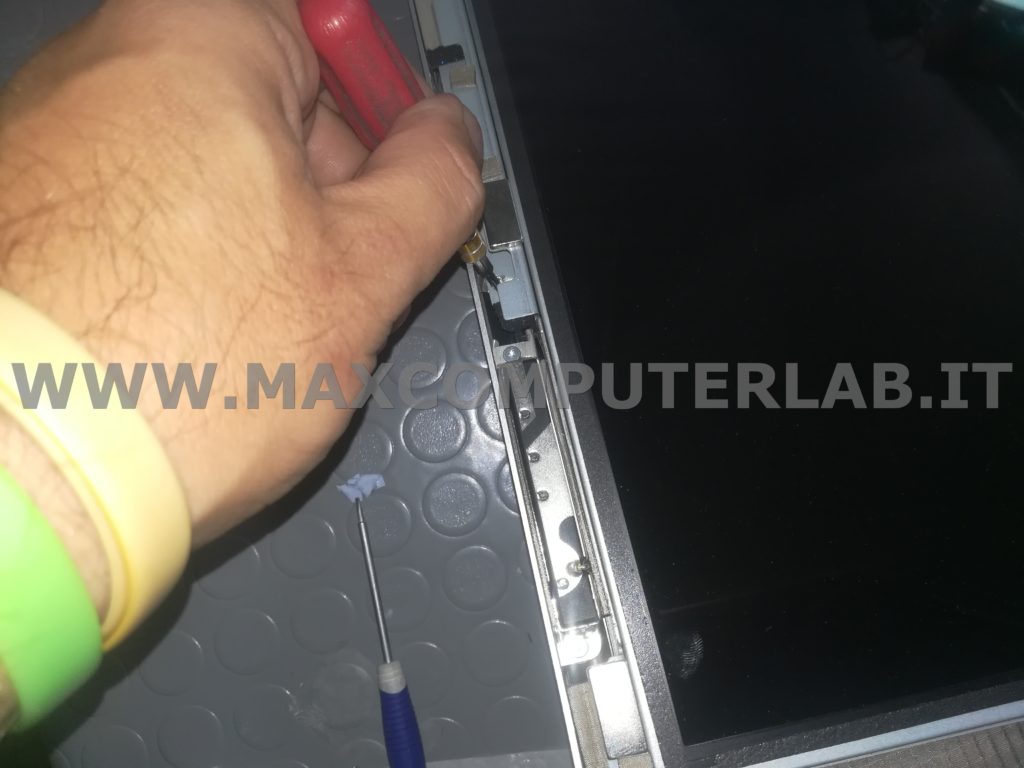

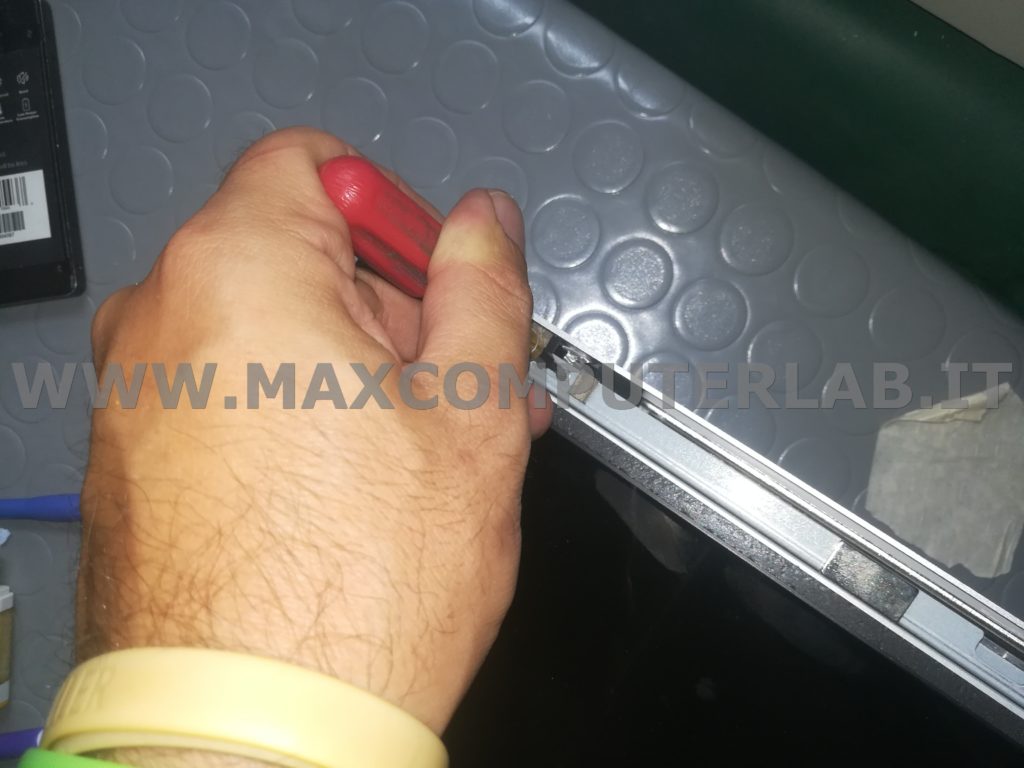

Rimuoviamo le vite poste lungo il frame del display e, data la presenza di piccoli magneti molto resistivi, facendo leva con il giravite, abbiamo quindi accesso alla parte inferiore del display e quindi alla mainboard

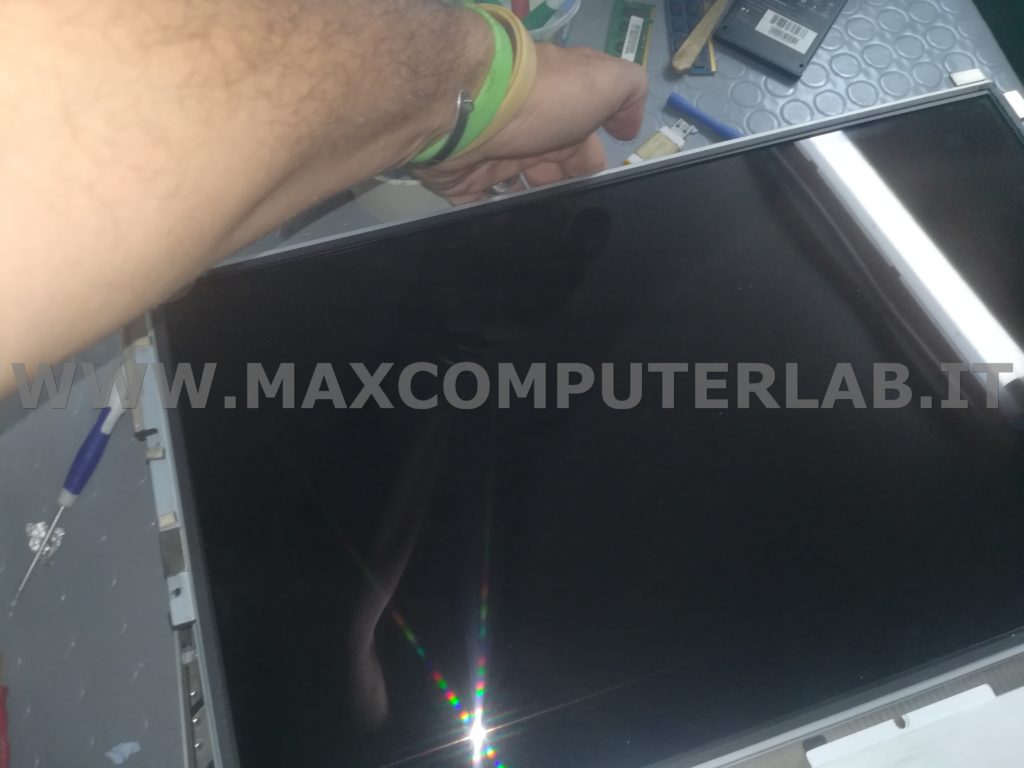

Solleviamo quindi il display e lo solleviamo dal lato inferiore poichè è lì che vengono contenute le flat di collegamento

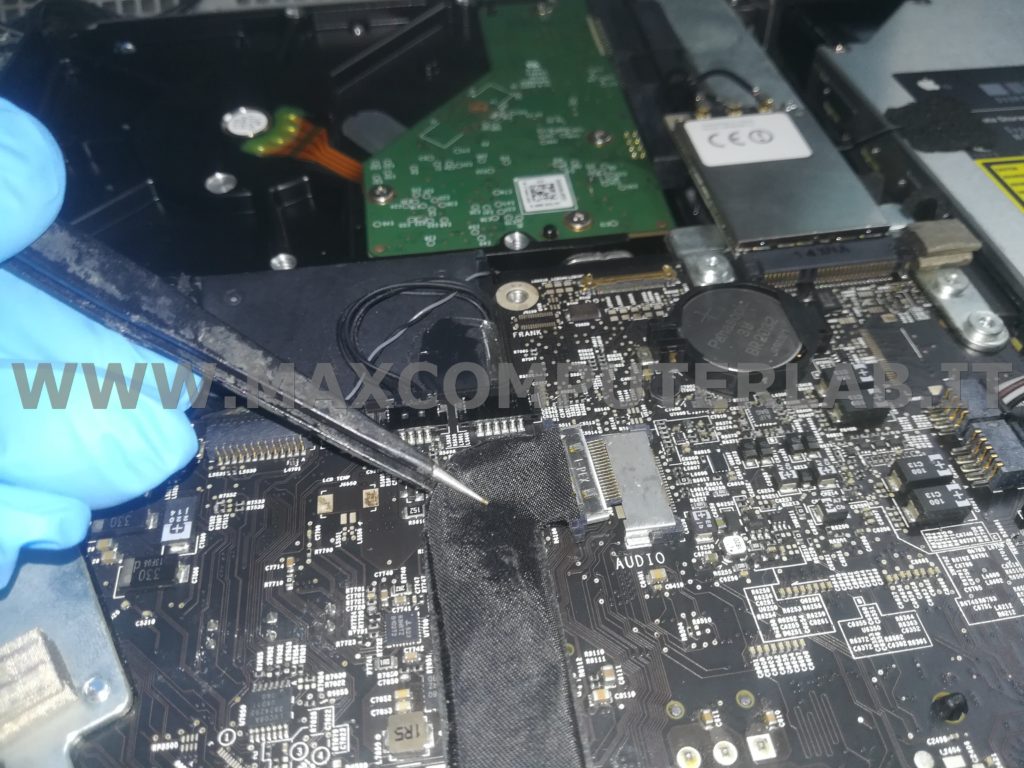

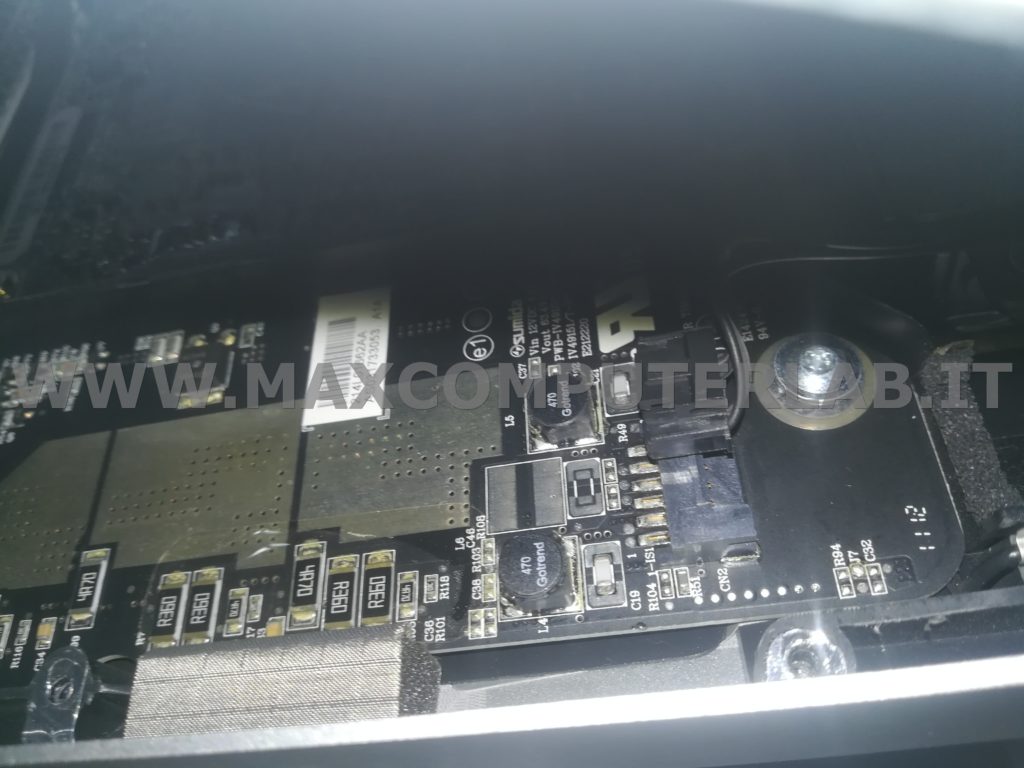

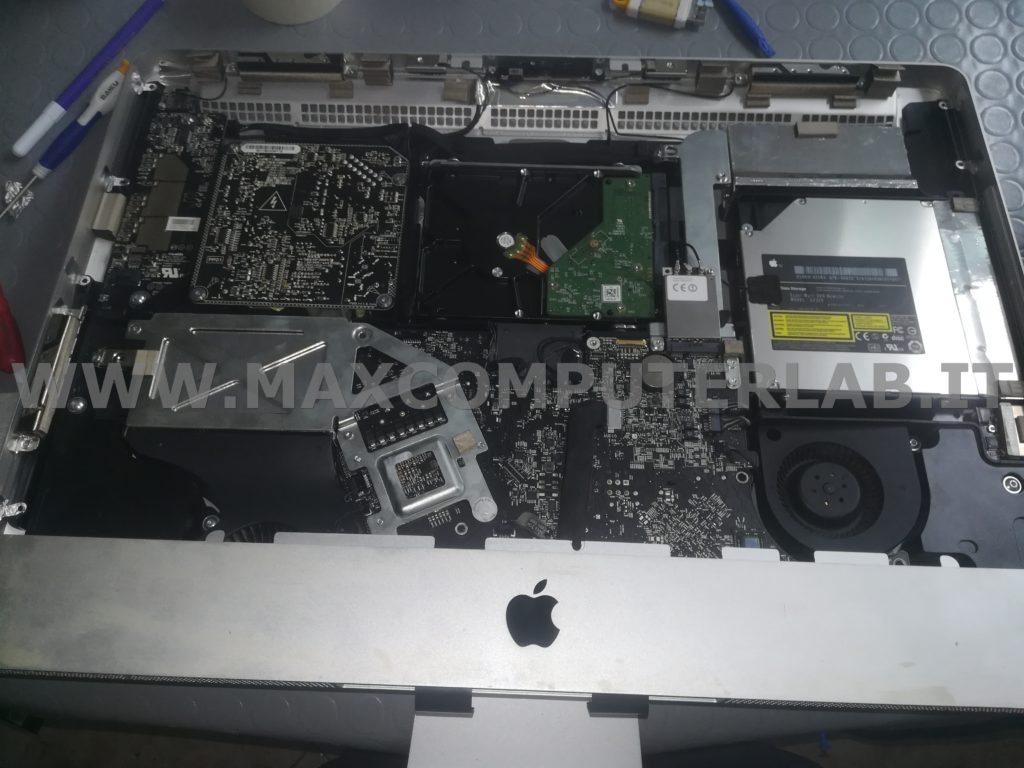

Iniziamo a farci strada nel rimuovere tutto ciò che non serve, rimuovendo tutte le flat del display in modo tale da avere “cielo aperto” su quella che è la scheda madre e tutta la componentistica dell’elaboratore

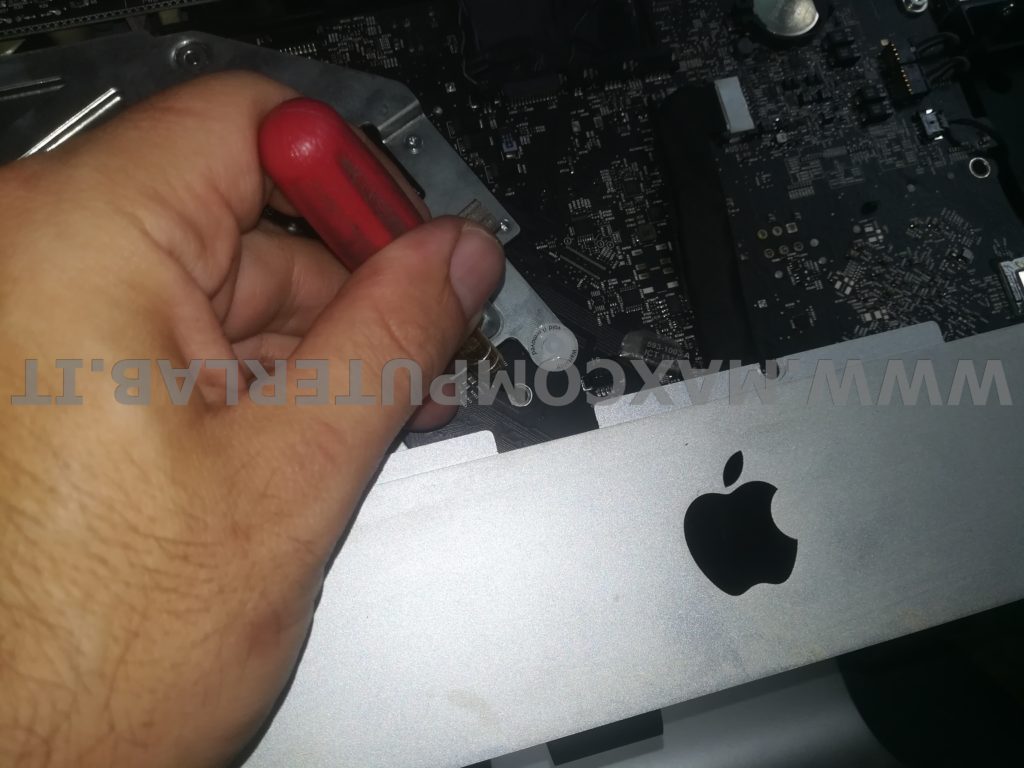

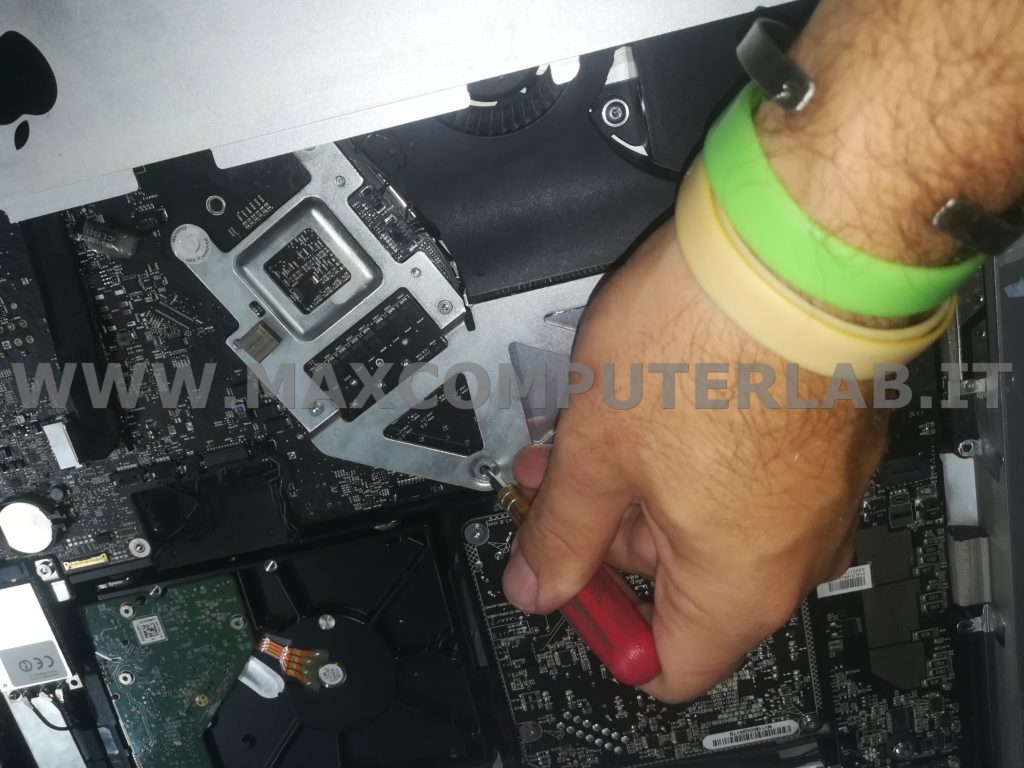

Rimuoviamo le viti che tengono saldo il dissipatore

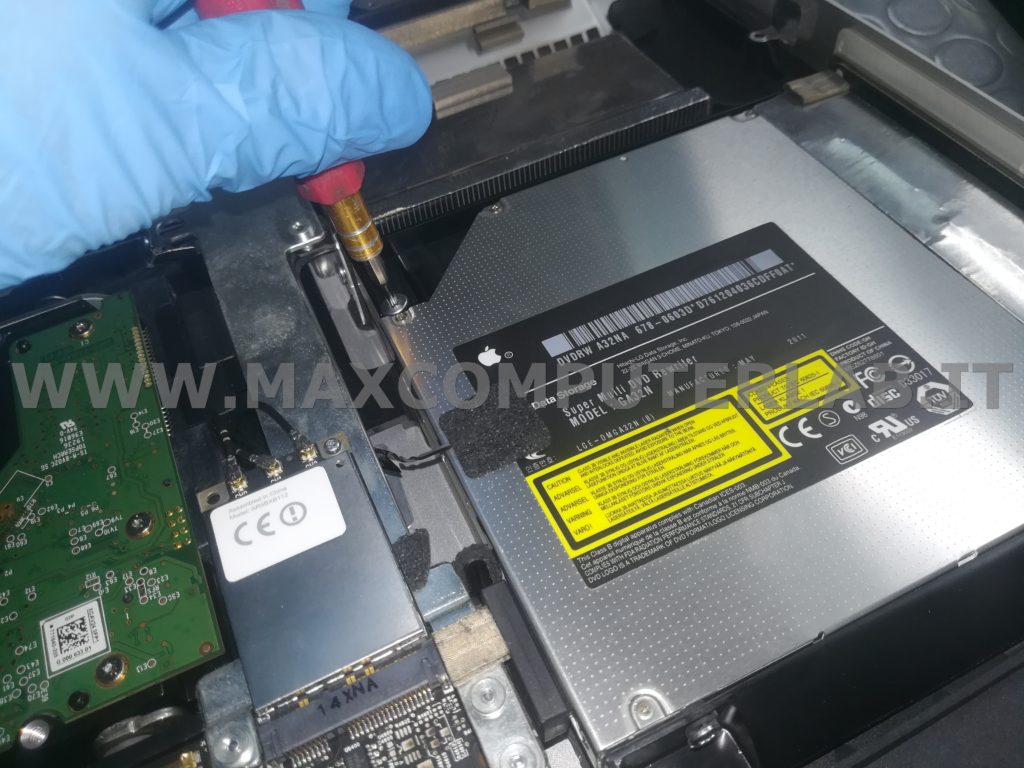

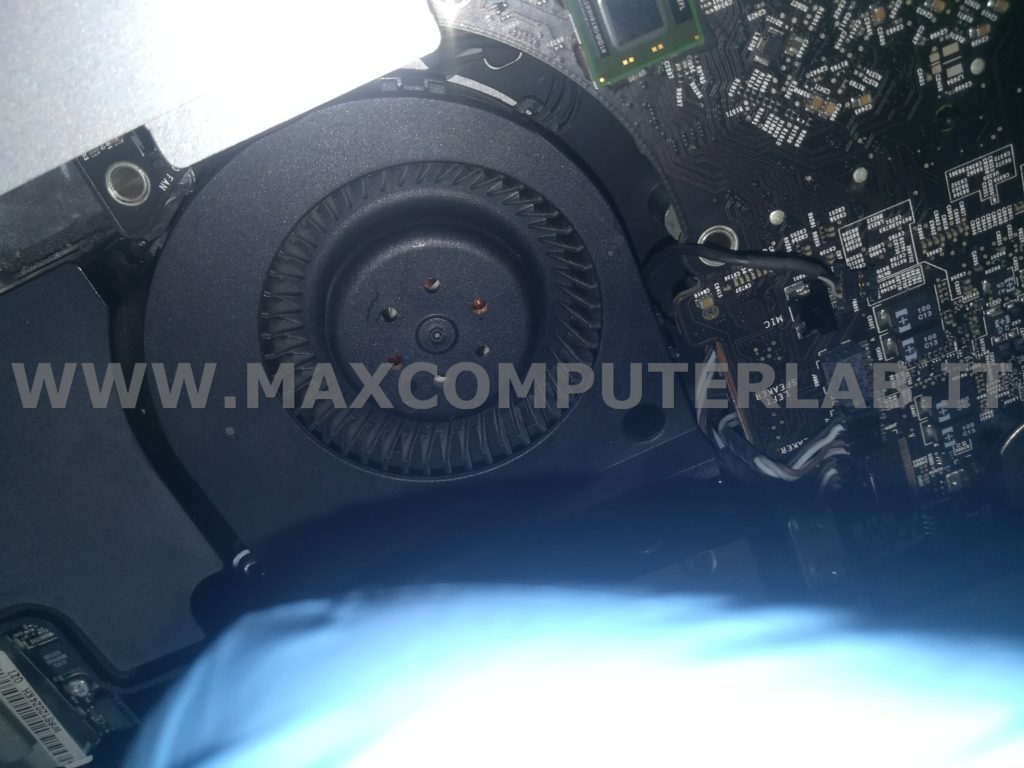

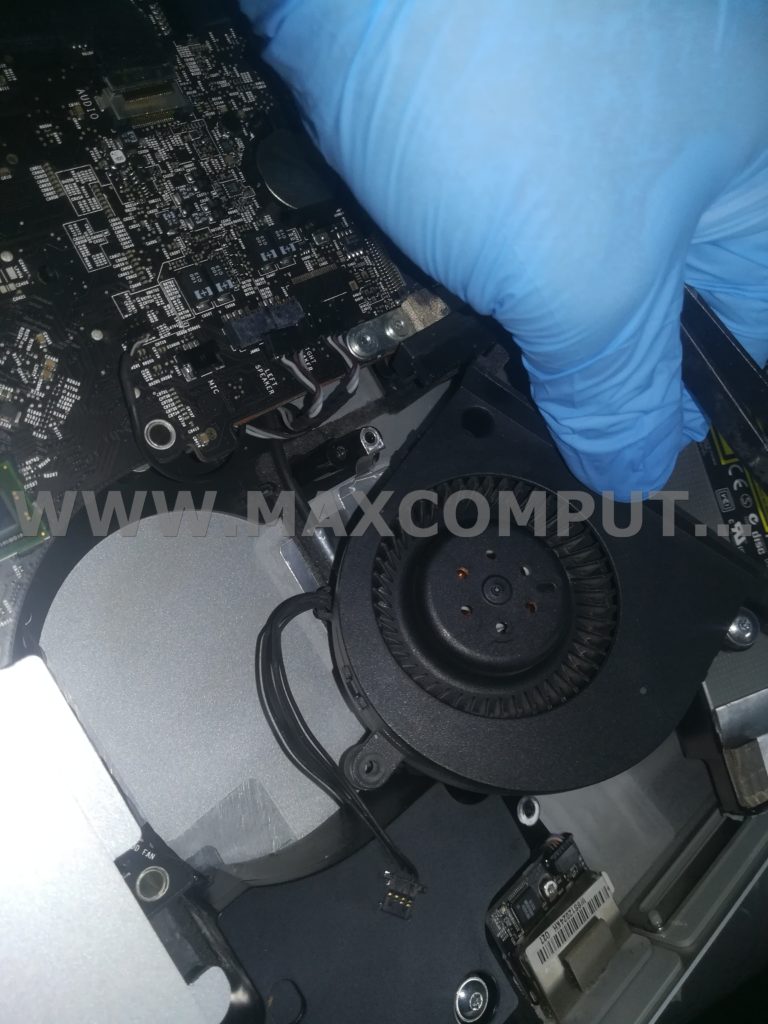

Abbiamo accesso alle ventole. Rimuovendole ricordiamo anche la rimozione del lettore magic disk e del sensore della temperatura posto sopra di esso.
Iniziamo a liberarci di tutto ciò che non serve, tra cui anche la scheda wireless e, dato il nostro scopo di liberare la mainboard e la scheda grafica, rimuoviamo altre flat poste su di essa.

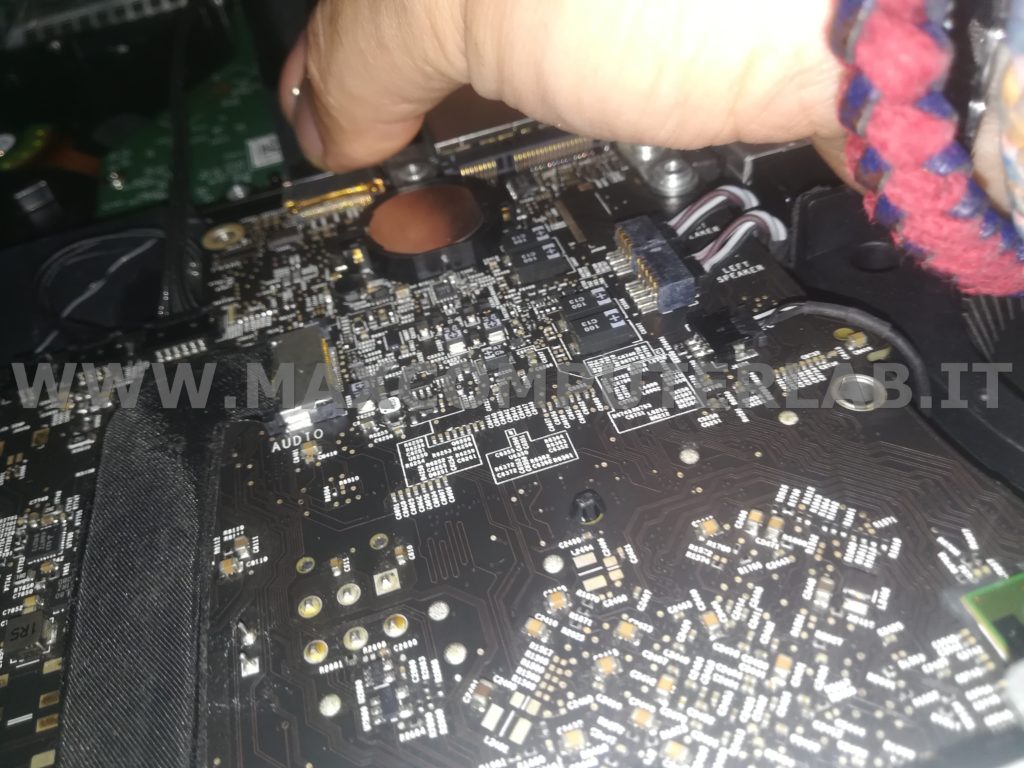

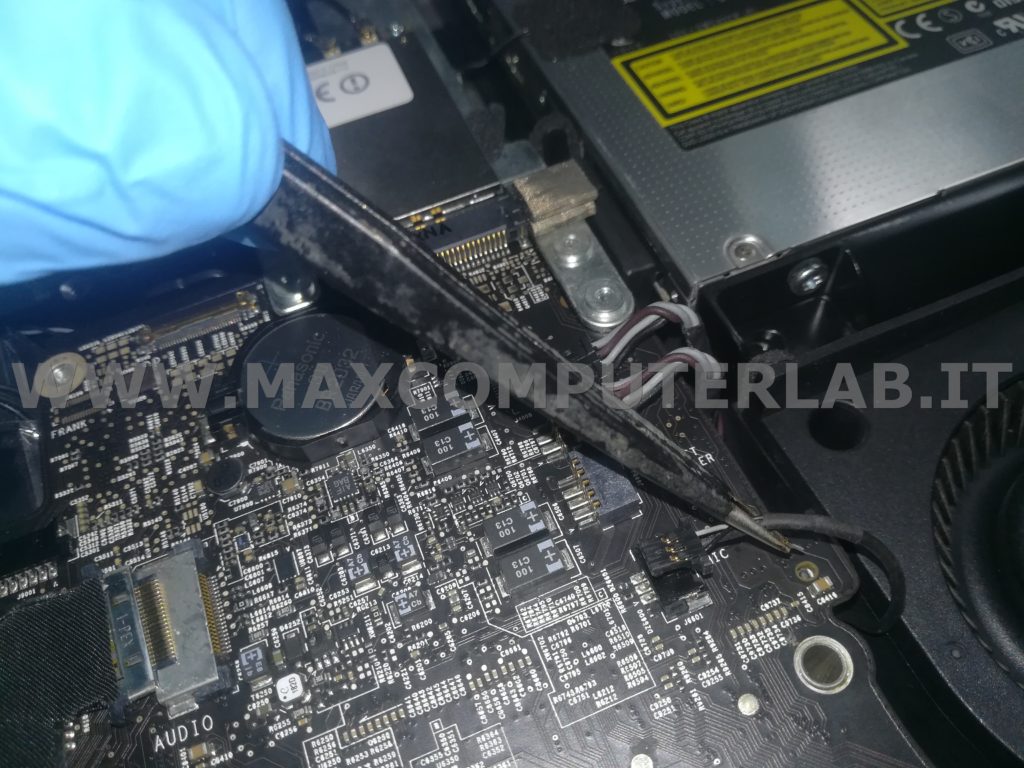

Scolleghiamo tutti i connettori posti nel centro della scheda per essere poi pronti a rimuoverla

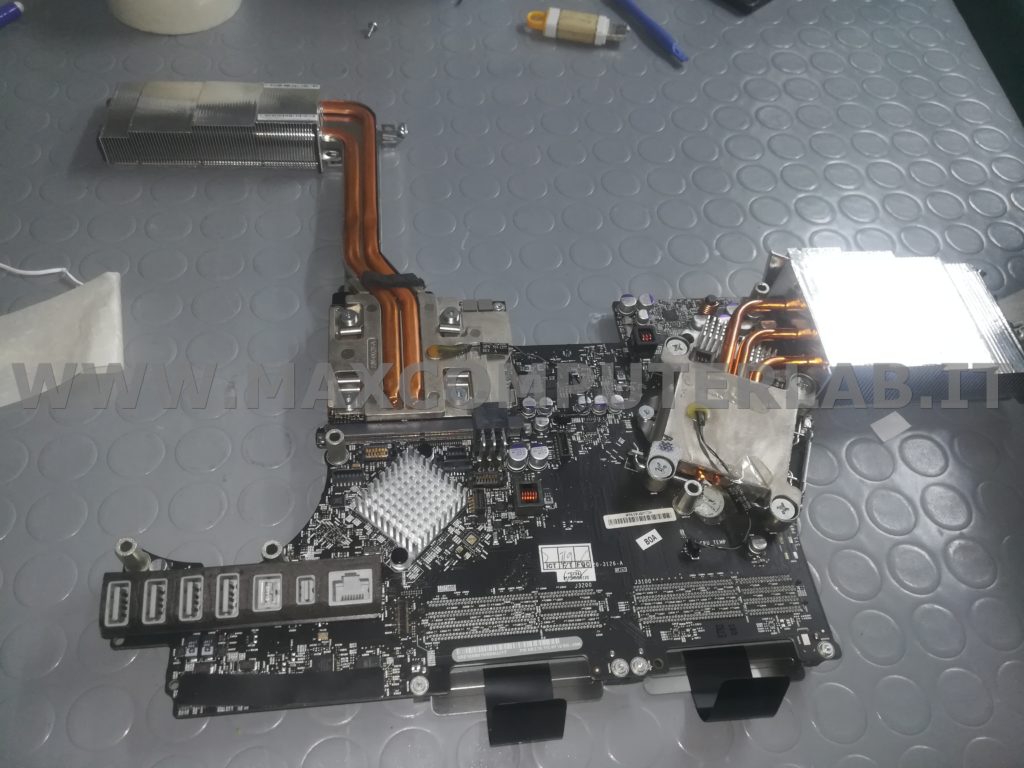

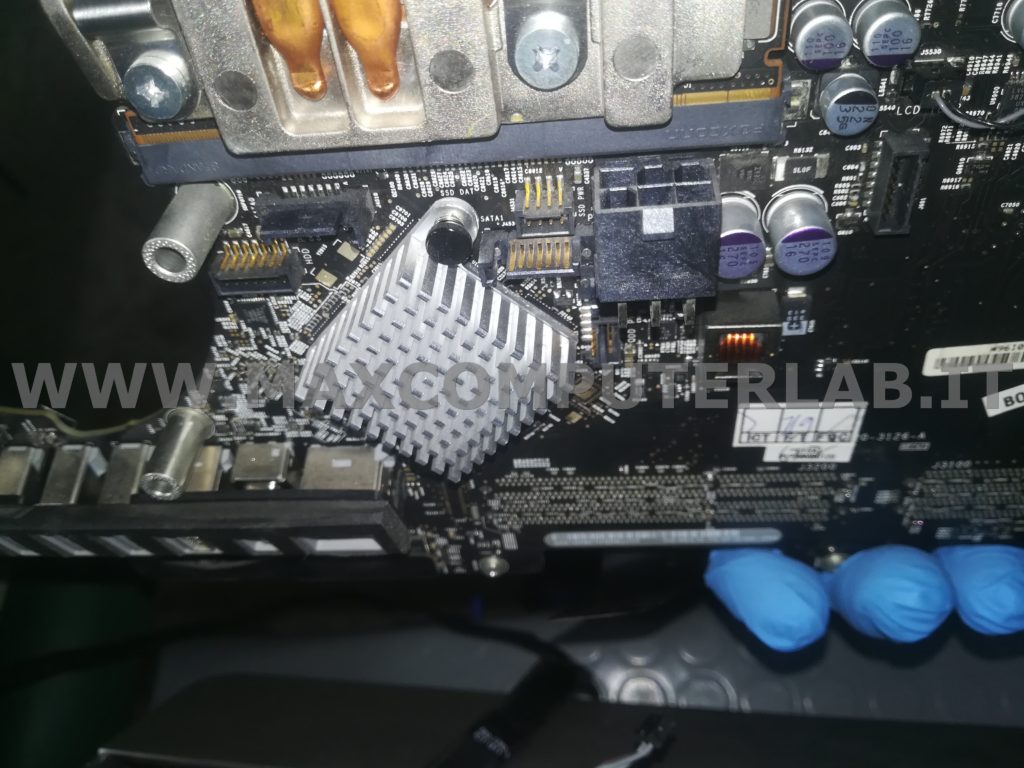

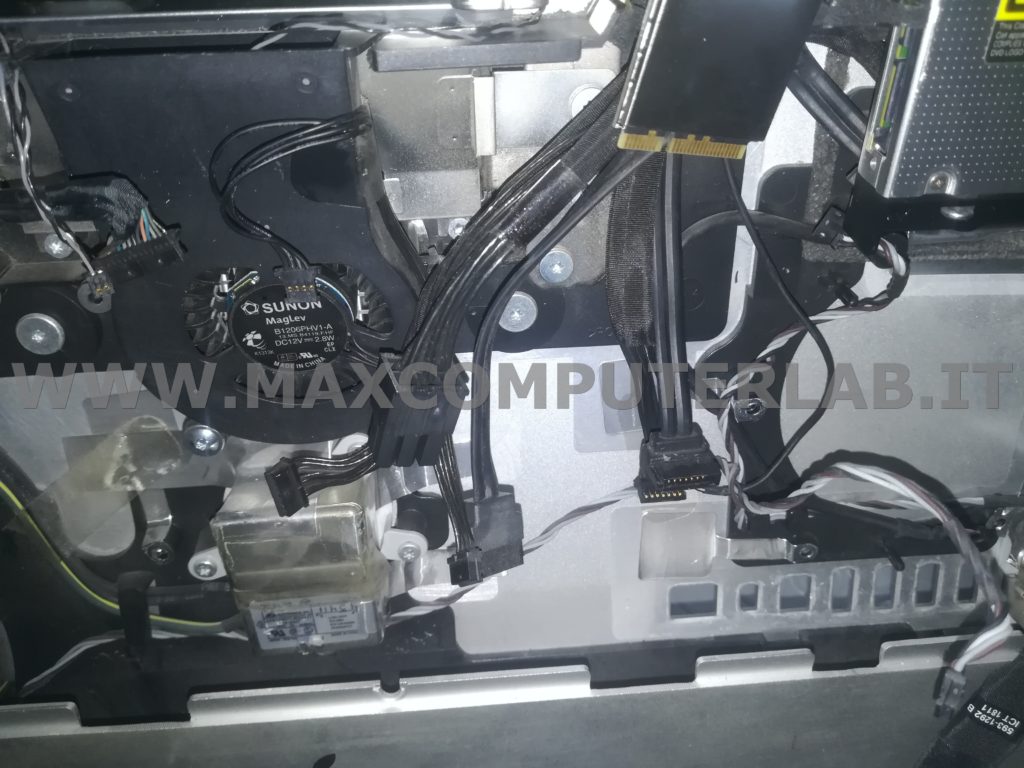

Rimuoviamo la mainboard e vediamo nelle foto a destra sia la scheda video (nostro scopo per la lavorazione) e in basso ciò che vediamo del Mac spoglio dalla scheda

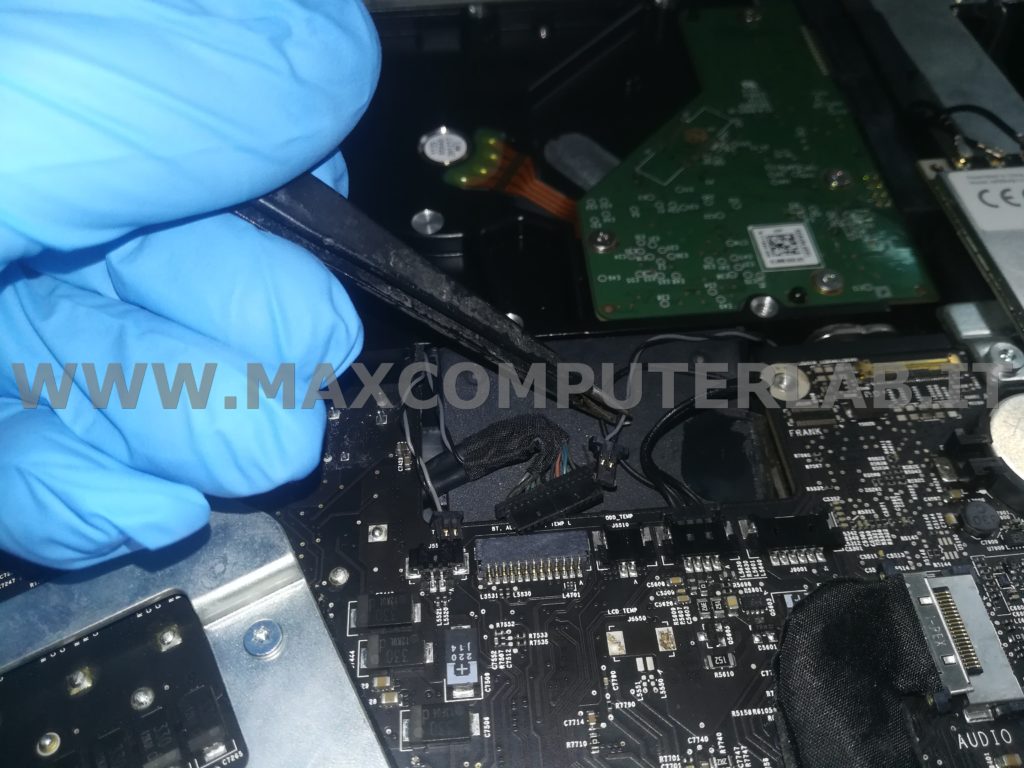

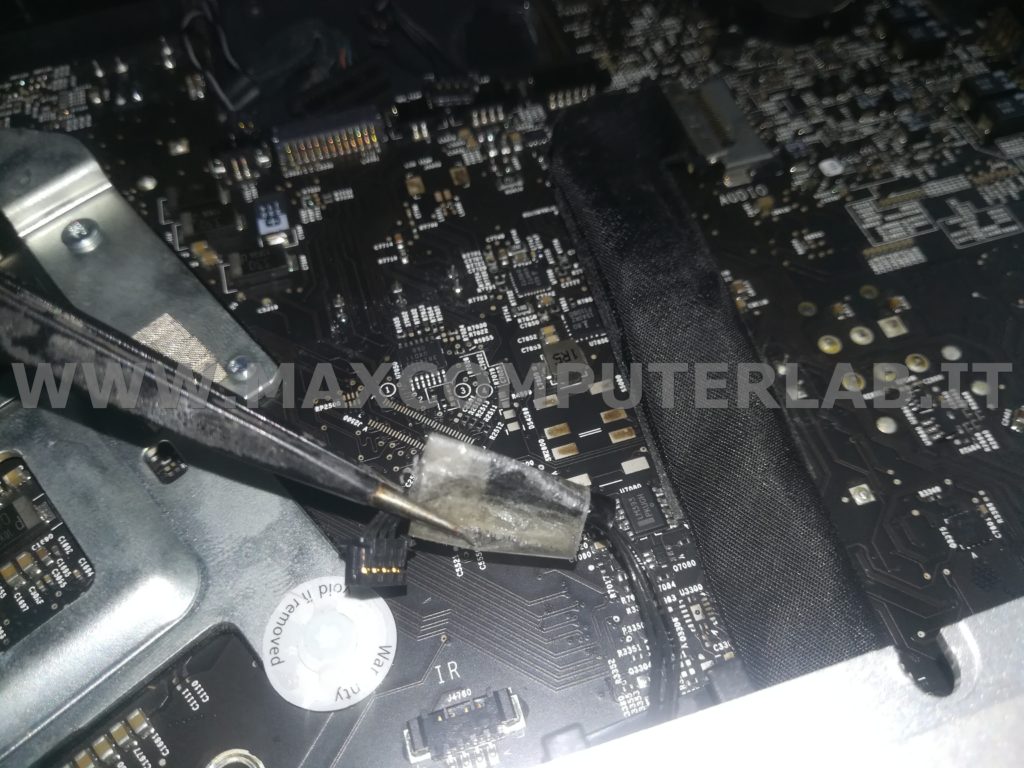

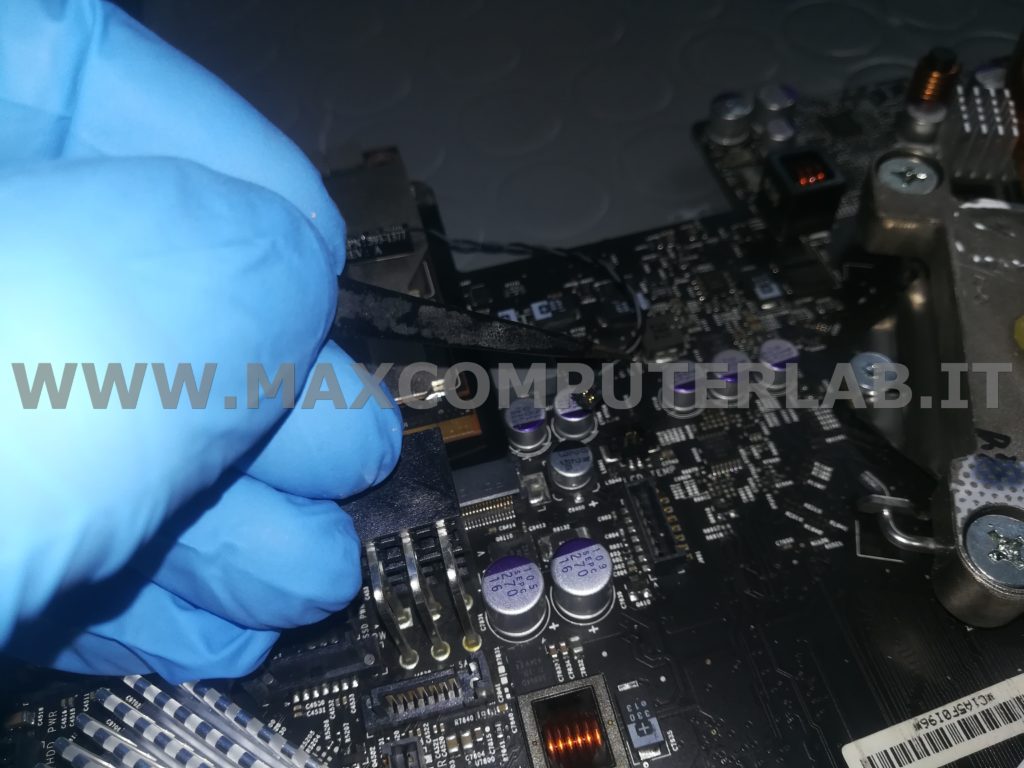

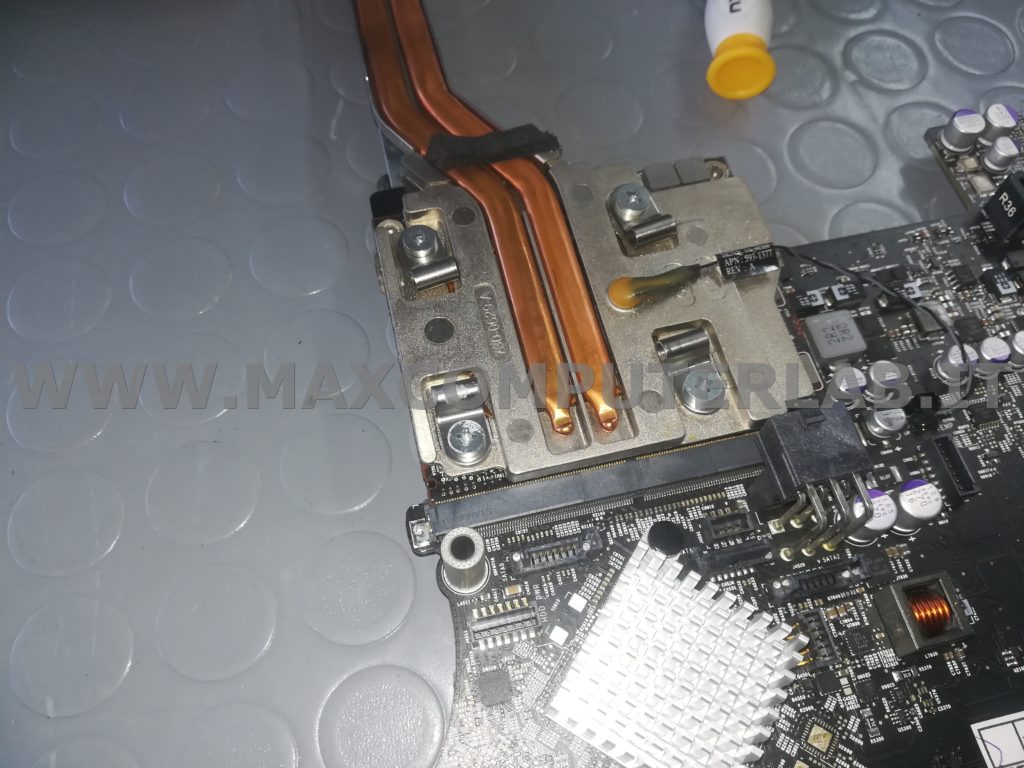

Rimuoviamo l’unica vite posta in alto per poter separare, dalla mainboard, la scheda grafica che sarà oggetto della nostra riparazione. Una volta rimossa la vite, scolleghiamo anche il piccolissimo connettore che riporta uno dei sensori della temperatura, precisamente quello della GPU

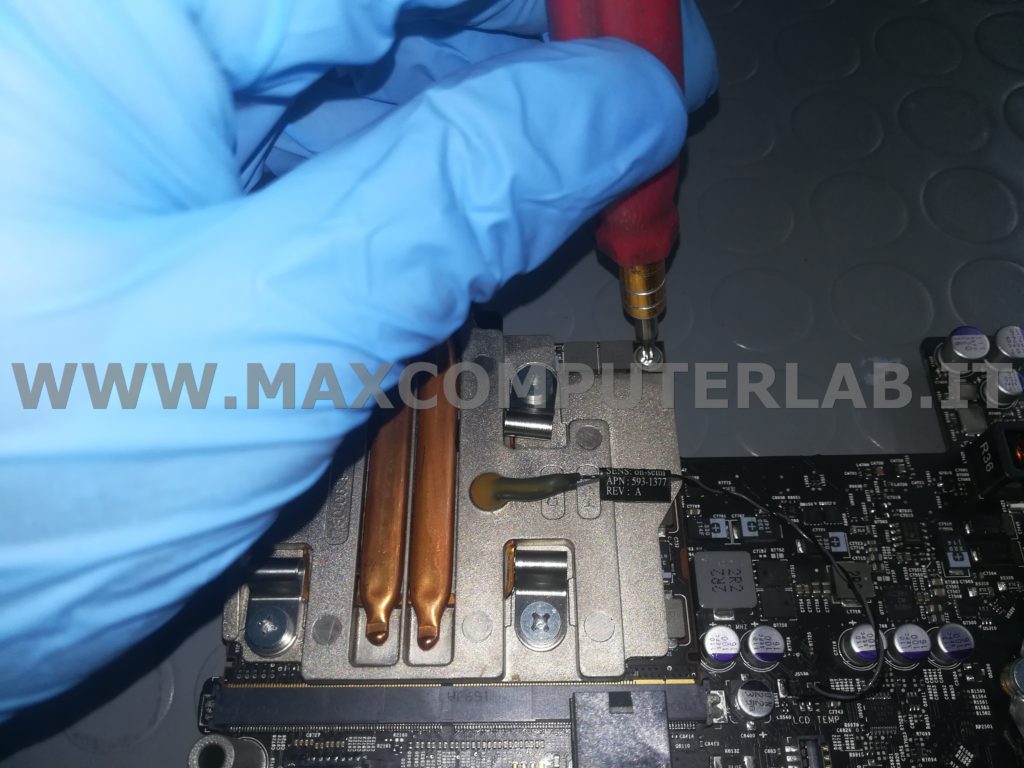

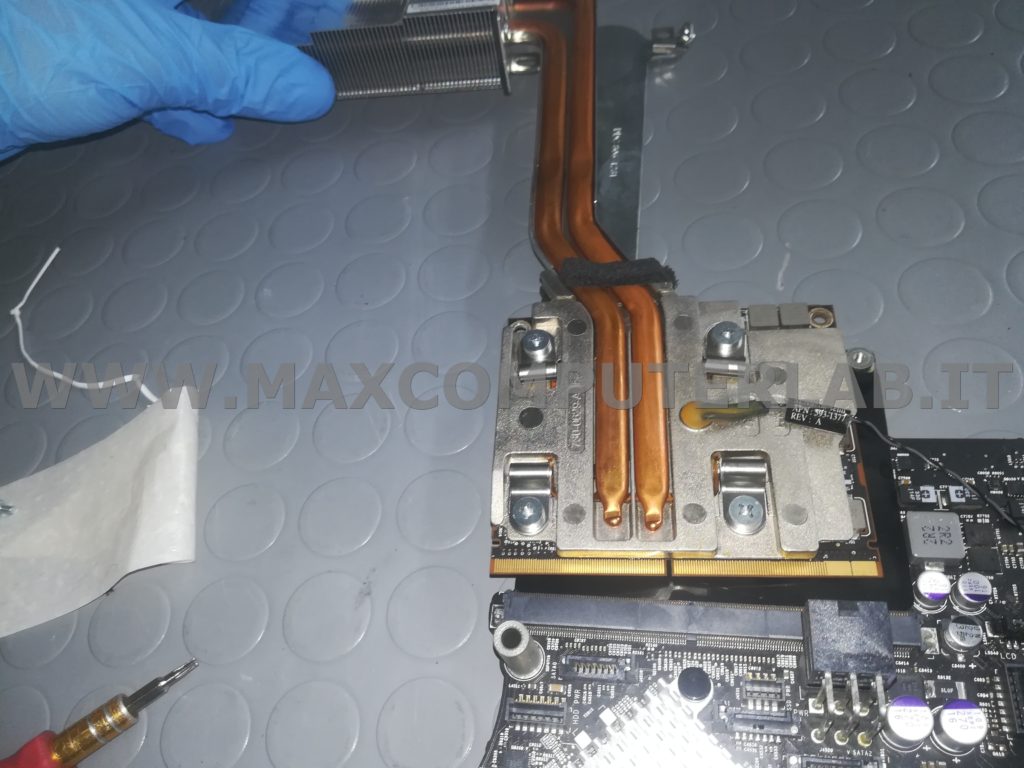

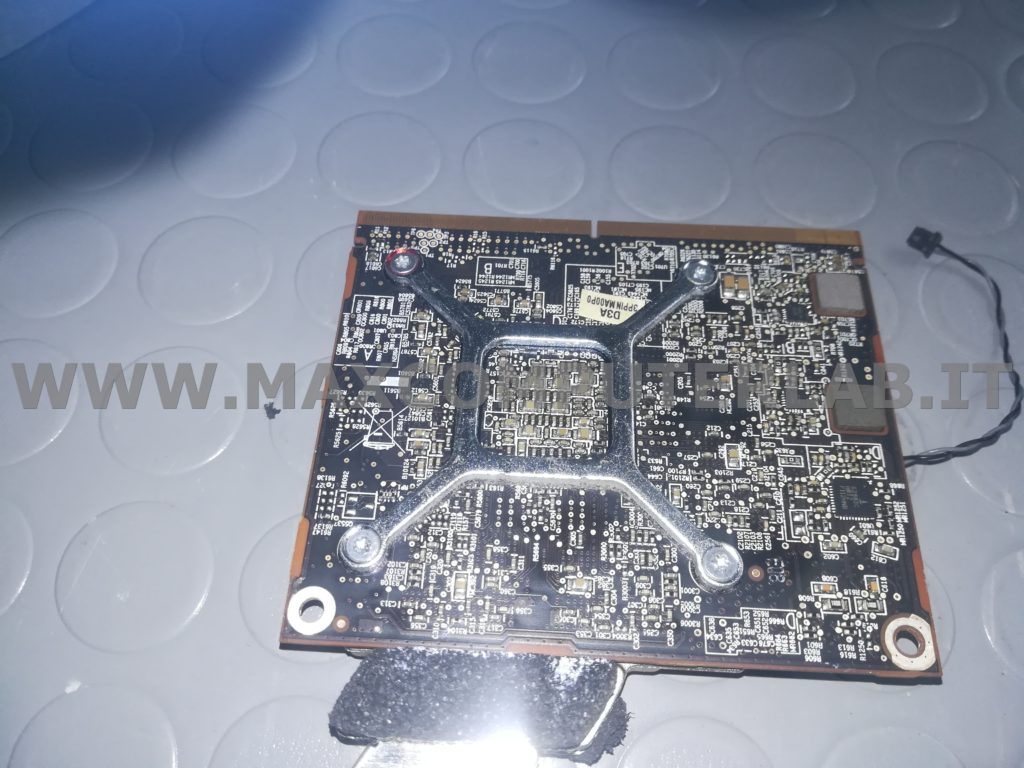

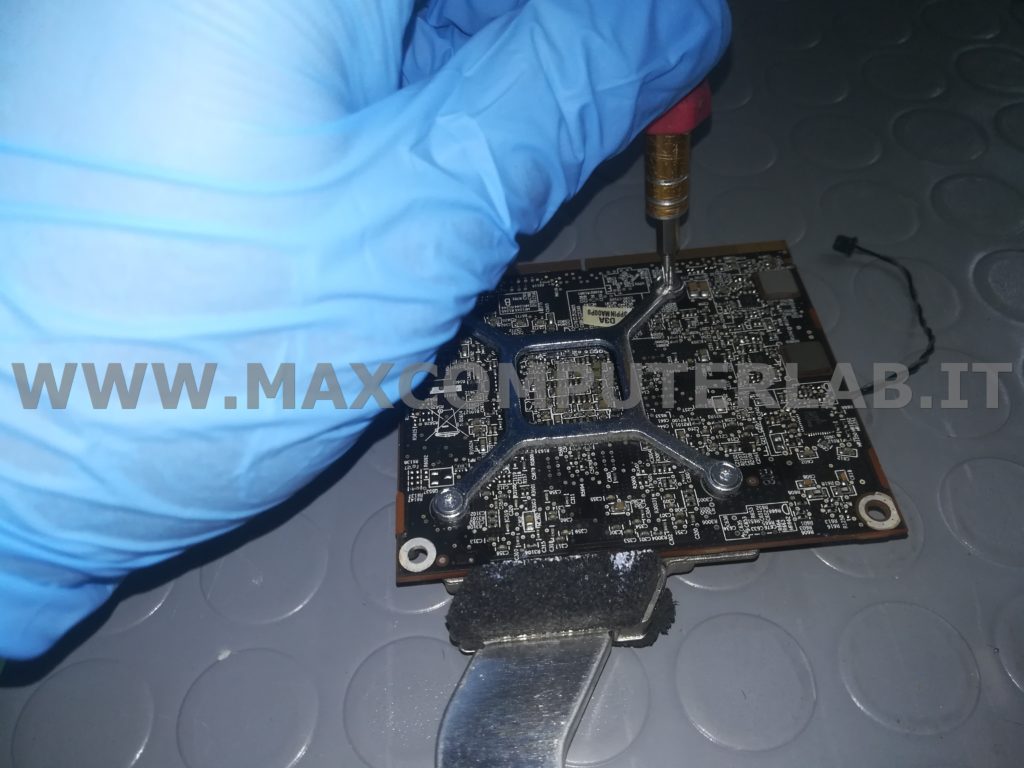

Rimossa la scheda dallo slot della mainboard, ribaltandola nel lato inferiore ritroviamo le 4 viti che tengono salda la scheda al backplate del dissipatore. Svitiamo le 4 viti per separare i componenti

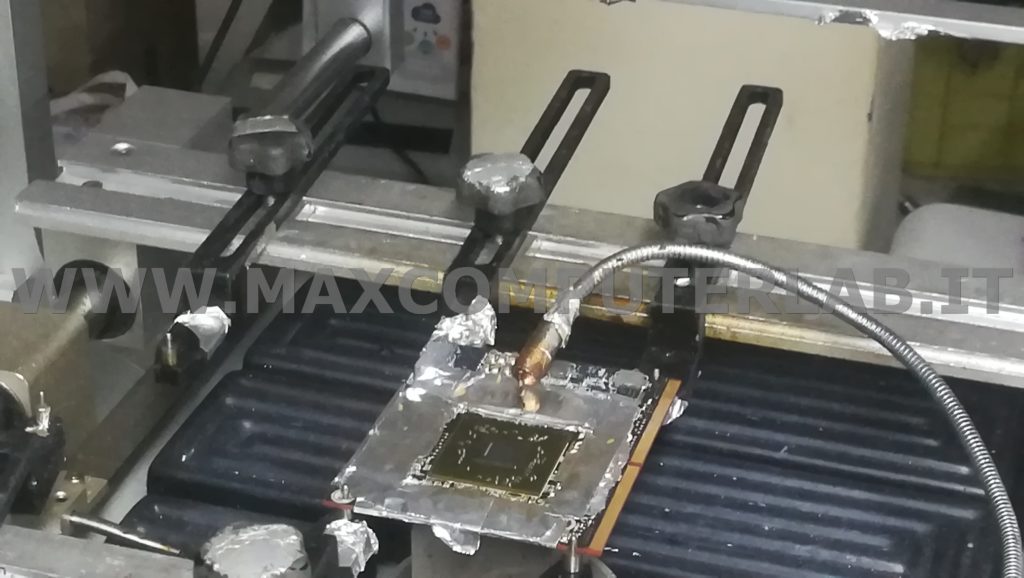

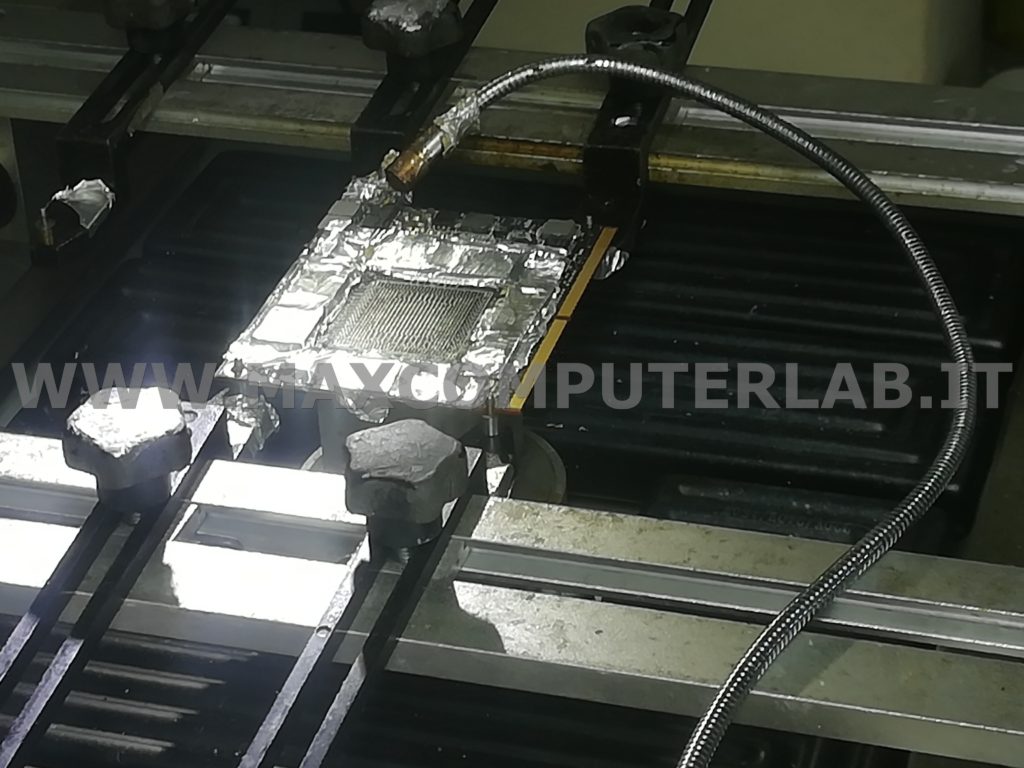

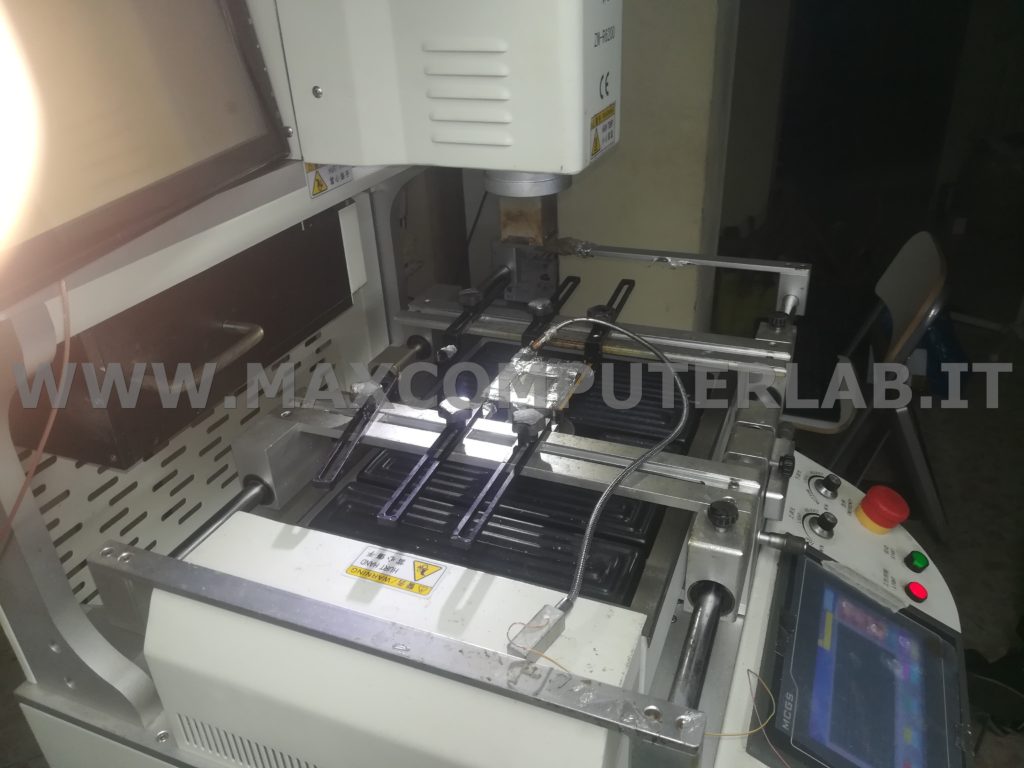

Smontata la scheda inizia quindi la nostra lavorazione con i nostri macchinari altamente qualitativi e professionali. Infatti con la nostra Zhuomao andremo a separare il chip grafico (protagonista della nostra lavorazione) dalla scheda grafica. Prima però proteggiamo la scheda con del nastro metallico che eviterà sbalzi termici per il resto delle componentistiche presenti sulla scheda

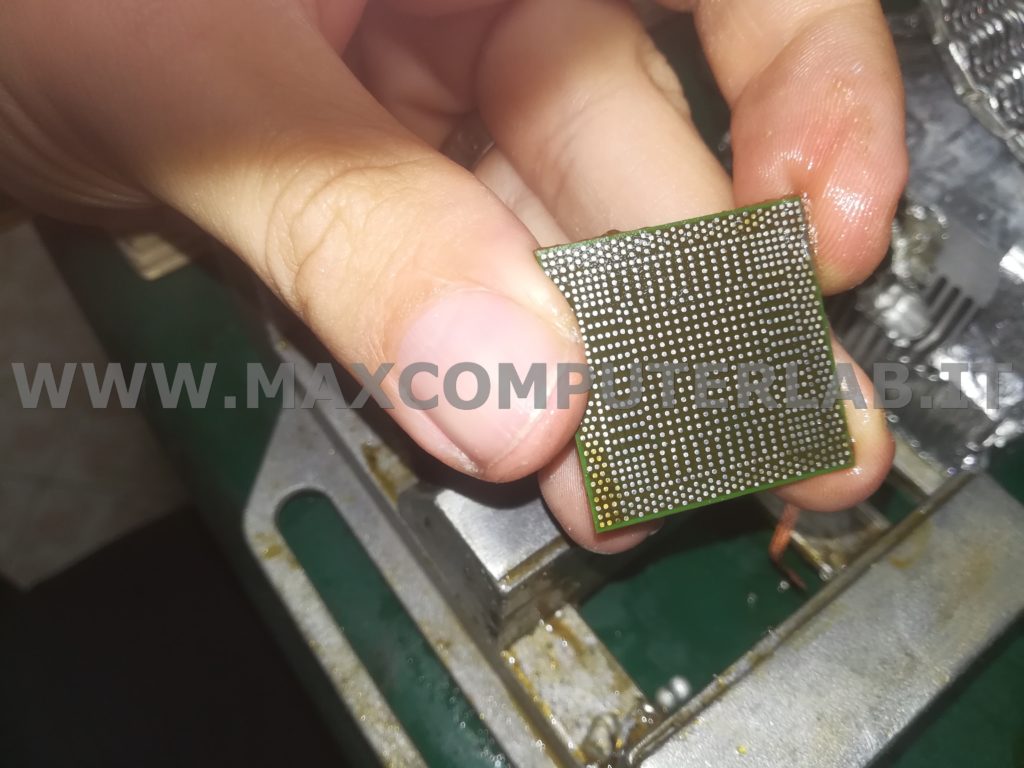

A lavoro completato, ecco i risultati: la scheda grafica che rimarrà sollevata sui sostegni della macchina e il chip grafico che, ancora in forma grezza (poichè contiene ancora le solderball originali), è pronto per la lavorazione

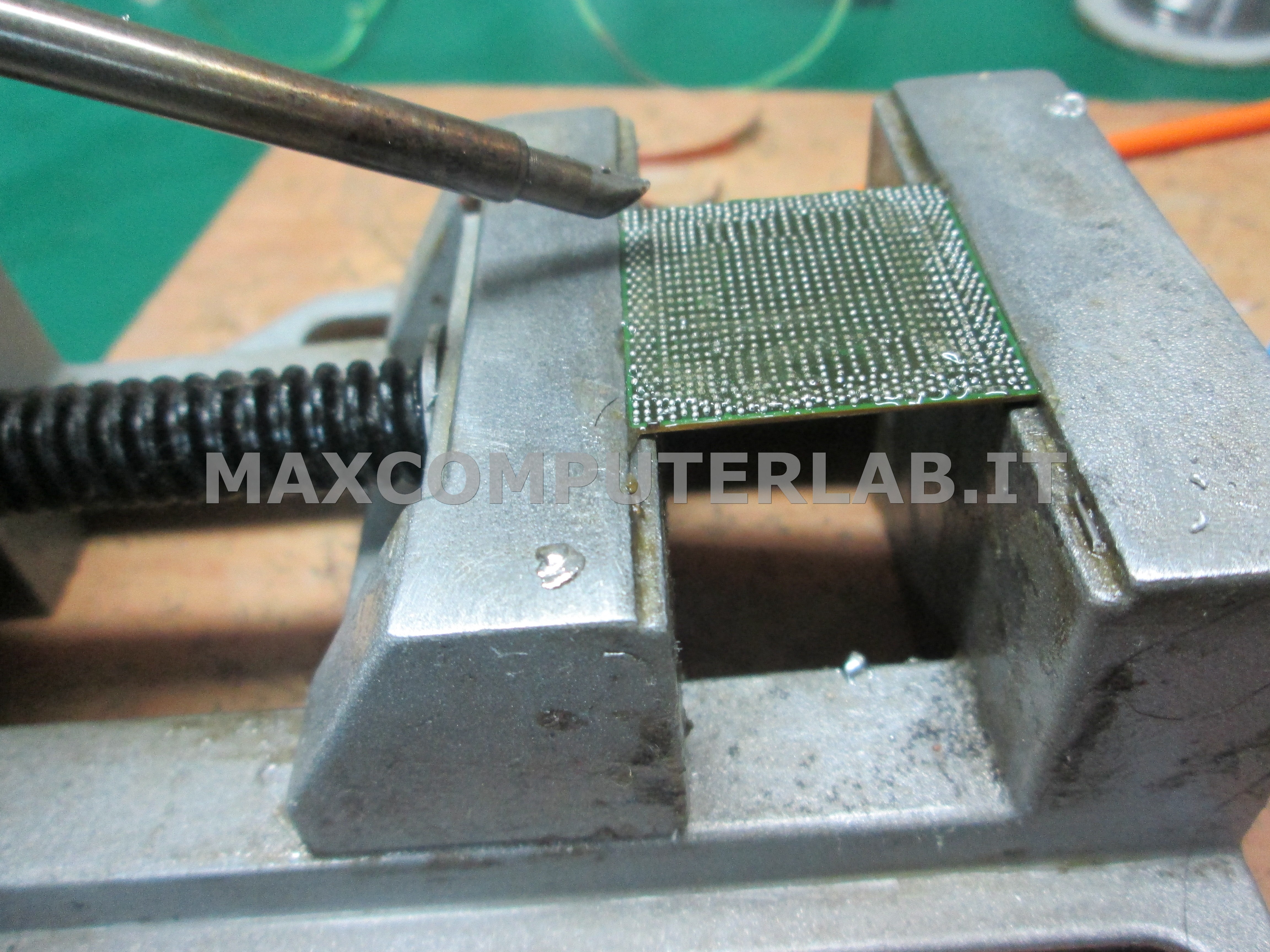

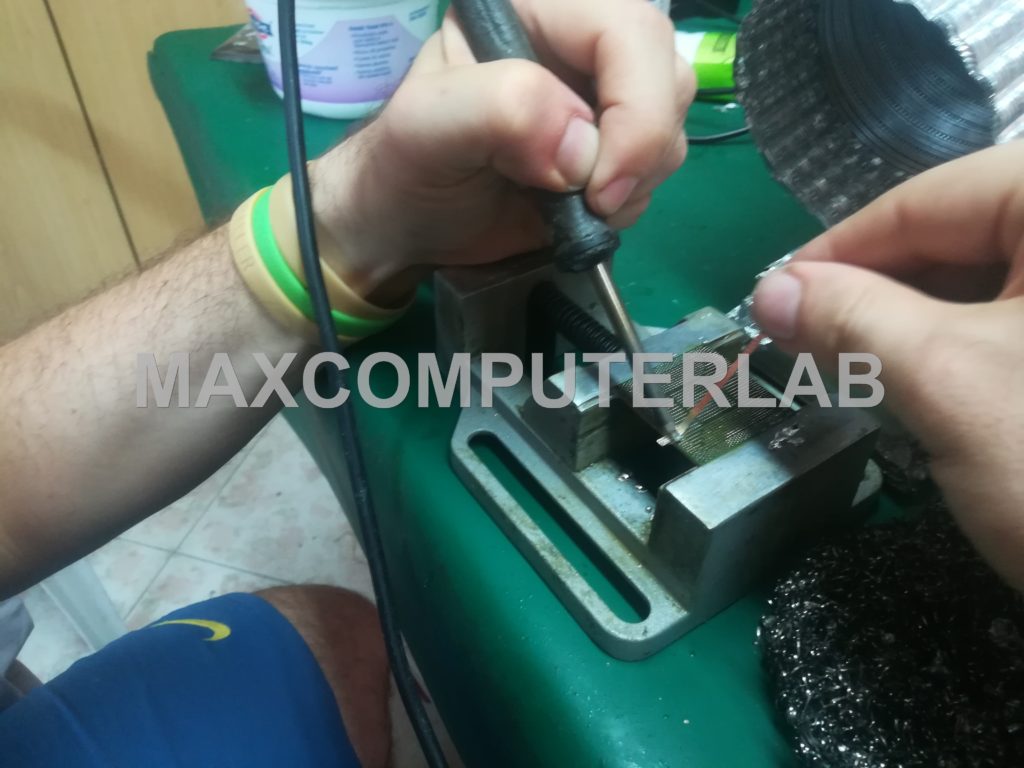

Poniamo il chip tra una piccolissima pressa che lo terrà fermo per poter essere lavorato. In queste immagini è possibile visualizzare la lavorazione di pulizia dove, grazie ai nostri materiali professionali come la treccia dissaldante Goot Wick che garantiscono la pulizia completa della superficie (poichè, se successivamente presente una piccolissima parte di stagno vecchio, renderà inutilizzabile il chip data la presenza di un corto). Andremo quindi a porre il nuovo chip, rimuovere le solderball pre-inserite dal produttore e inserire le nuove. In questo modo garantiamo il lavoro. Attraverso il forno ad infrarossi, infine, il lavoro verrà ultimizzato
Infine la nostra macchina semi-automatica sarà pronta alla saldatura del chip sulla mainboard che è stata pulita con la stessa tecnologia precedente e, grazie al flussante Amtech 559 la saldatura sarà facilitata e con risultati molto più efficienti e professionali.

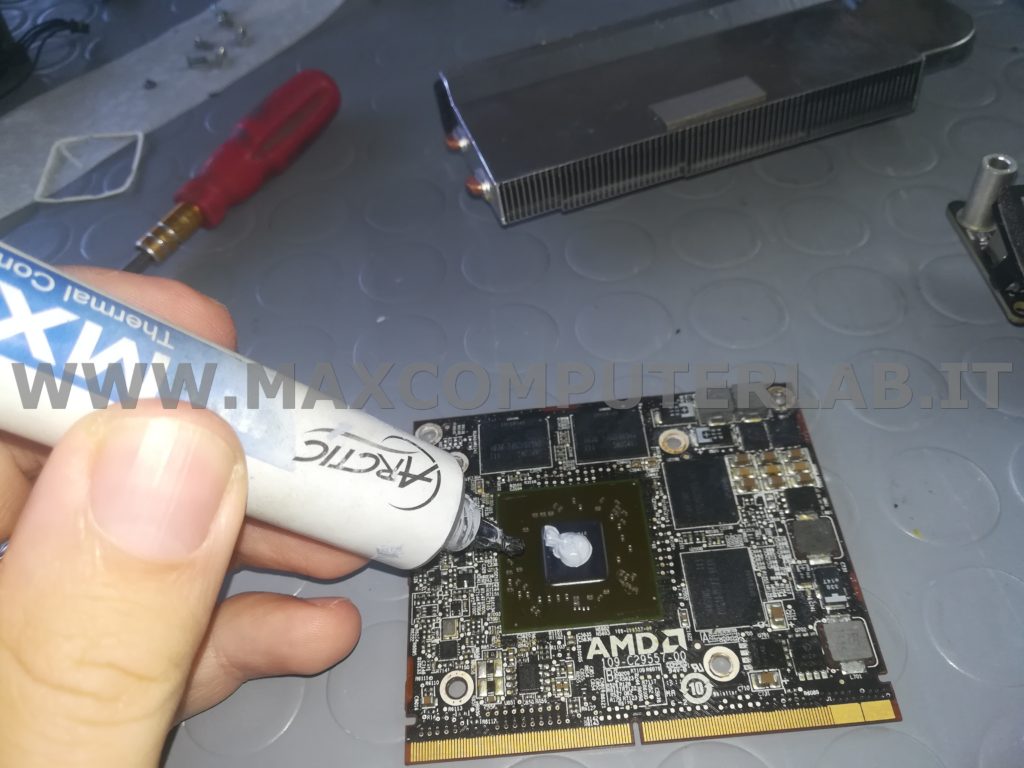

Dopo aver rimontato il dissipatore, applicata la pasta termica (per aiutare dla dissipazione del calore [causa del danneggiamento della scheda]) eseguiamo al verso inverso tutto quello indicato precedentemente e poniamo la piattaforma a dei test per verificare il corretto funzionamento prima della riconsegna al cliente

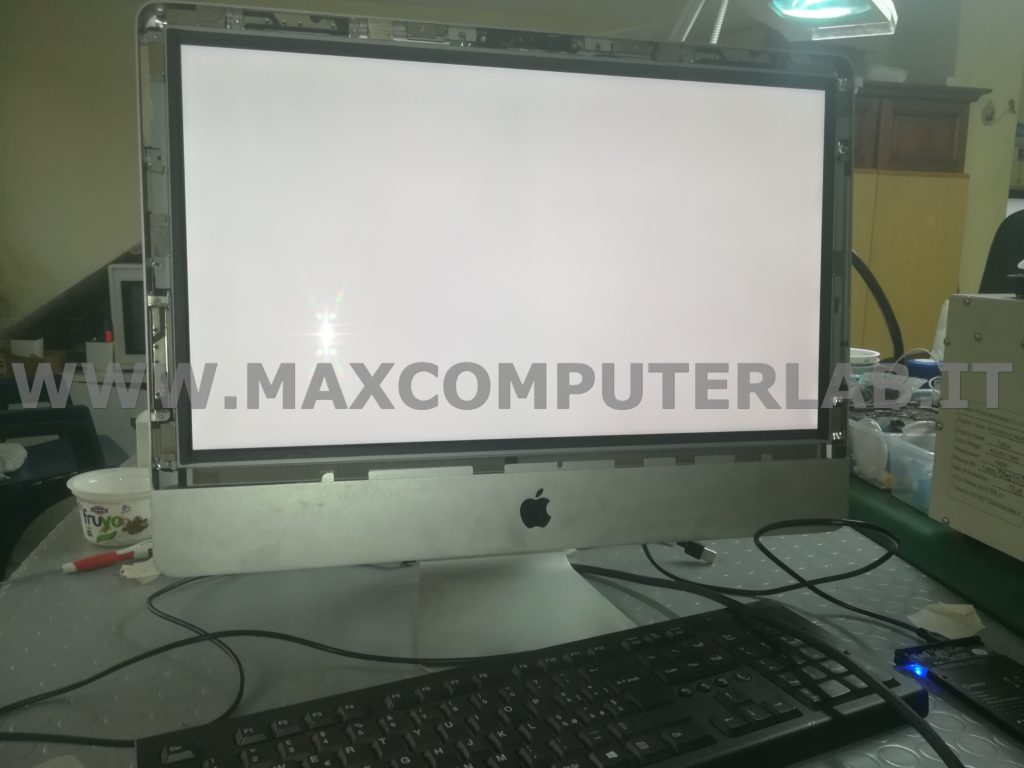

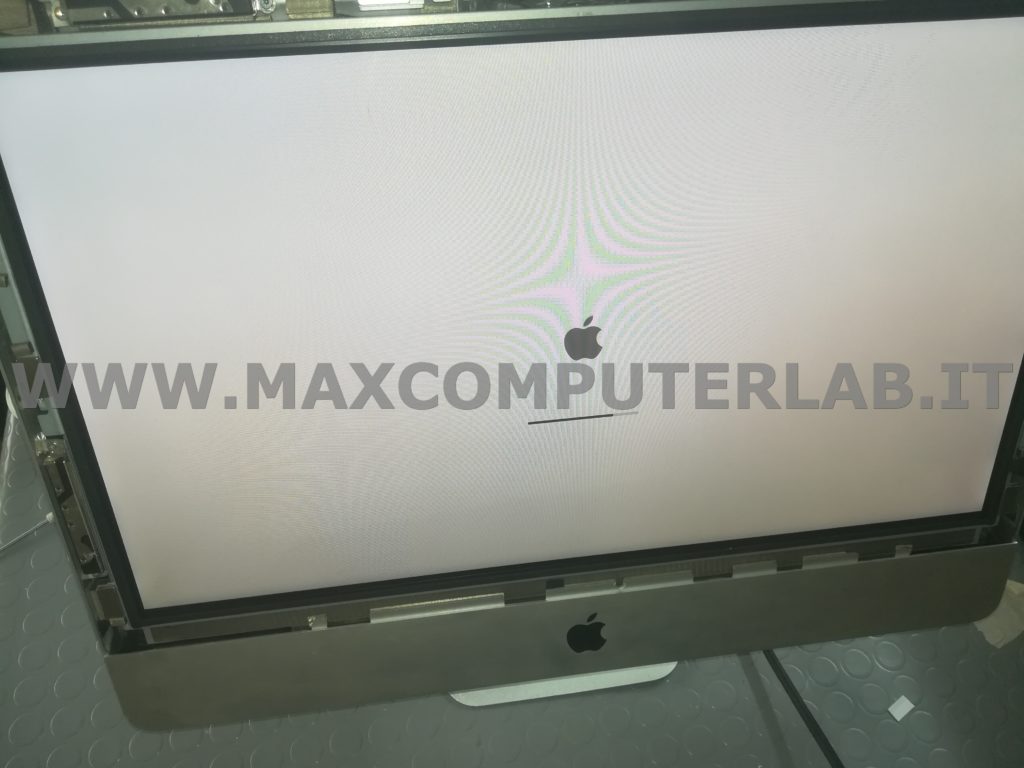

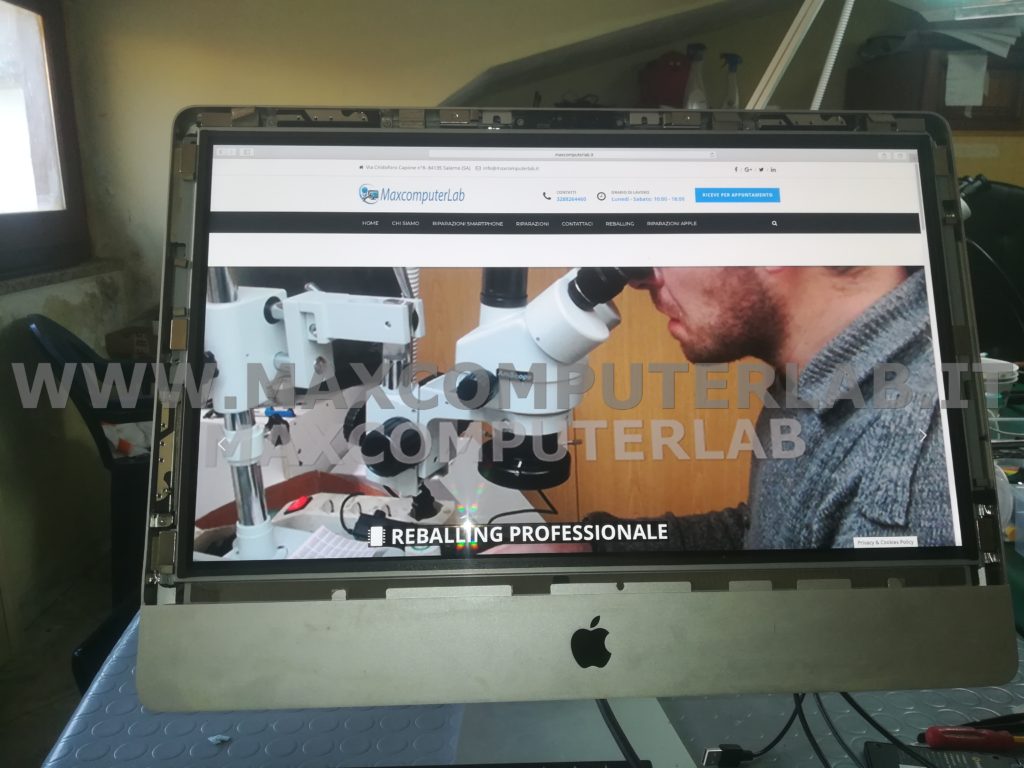

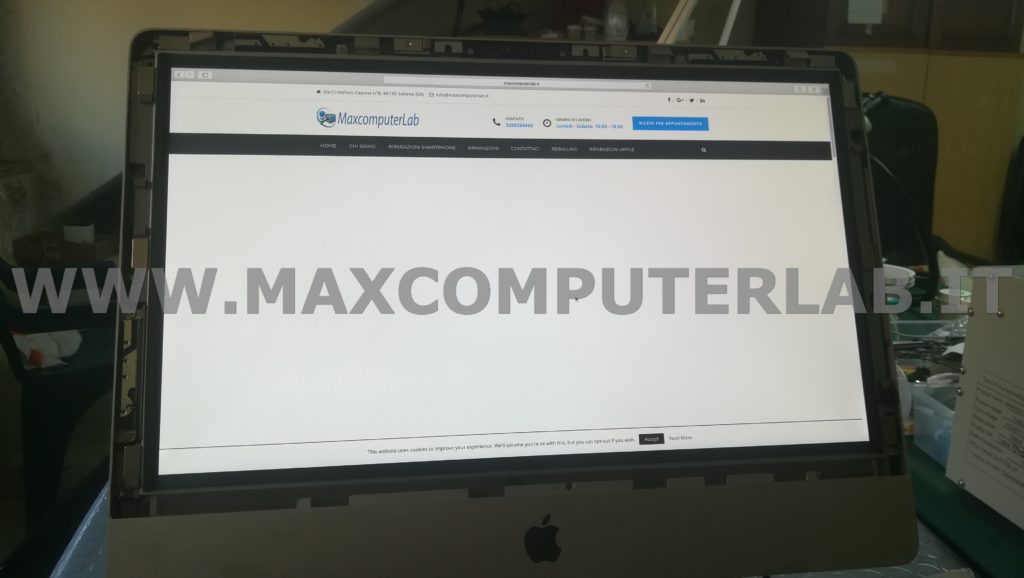

Come si può notare dalla foto sovrastante, il computer è ritornato funzionante e senza i problemi antecedenti alla riparazione appena descritta. Tale riparazione può essere effettuata su molti modelli della gamma Apple.
